箱式电阻炉的温度控制系统

2022-08-24

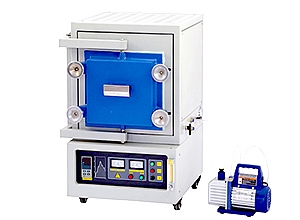

  箱式电阻炉是一种常见的电炉类型,分为立式、卧式、分体式和一体式。可根据需要选择箱式电阻炉。箱式电炉除了在空气中加热外,还有多种形式的透气密封抽真空电炉。广泛应用于陶瓷、冶金、电子、玻璃、化工、机械、耐火材料、新材料开发、特种材料、建筑材料等领域的生产和实验。

  箱式电阻炉的快速升温和温度控制采用运算放大器去饱和的方法。当电阻炉温度未达到设定值时,运算放大器饱和并输出。受控驱动电路输出脉冲占空比大,几乎全导通,电炉加热功率增大,温度上升快。当温度达到设定值时,运算放大器开始去饱和,输出电压逐渐下降,从而减小驱动电路输出脉冲的占空比,缩短导通时间,减小电炉的加热功率,实现温度控制。通过软件仿真和硬件电路测试,验证了该设计的可行性。该温控系统具有加热速度快、作业简单、滞后小的优点。

  电阻炉在热处理过程中应用广泛,因此研究电阻炉的控制方法具有重要意义。目前,电炉的温度控制主要采用PID控制或基于PID的微分控制方法。PID控制因其整定方便、适应性强,是过程控制中广泛使用的控制方法。但是对于大时滞的过程,比如温度控制,PID有很长的稳定时间。本文通过运算放大器的去饱和来调节驱动脉冲的占空比,从而控制关断和导通时间,实现对电炉温度的控制和调节。简单实用,升温速度快,为温度控制提供了另一种可行的方法。
